3m FM-DX ohne Kompromisse:



DL7APV

3m dx without any compromise

Neben der AFU Tätigkeit habe ich immer auch 3m DX gemacht. Die neue Antenne für Amateurfunk verzögerte sich und nun sind dort 8 Yagi für 100 MHz FM DX nebeneinander gestockt. Der horizontale Ausleger misst 18m, der Stockungsabstand 2,55m. (=86% vom Optimum vom maximalen Gewinn, aber dafür sind die Nebenzipfel etwas besser unterdrückt)

Kurzes Fazit 2022

Die 8 Antennen sind für Tropo unschlagbar, durch die 10° Öffnungswinkel sind Stationen hörbar die mit einer einzelnen Antenne nicht zu hören sind. 500-650 km sind täglich zu hören ohne condx. Großer Nachteil ist die langsame Drehgeschwindigkeit des großen Arrays. Bei ES sind die Signale meist auf der 2x9el. V-pol, besser da hier das lokale qrm (h-pol.) besser unterdrückt wird und der Öffnungswinkel größer ist.

Aktuell versuche ich ein phased array hinzubekommen was man schnell elektronisch drehen kann.

Update folgt….



Bestes log für 3m DX



Beside my amateur radio hobby I did always a bit 3m DX as well. The new EME antenna for Ham radio was delayed and I used the tower for 3m FM DX with 8 yagi side by side. The horizontal span is 18m! Now after the 432 array is mounted the 3m antennas are even higher.

Short update 2022: The 8 yagis side by side are unbeatable in tropo operation. I can hear stations I would never hear with a single yagi, 10° beamwidth are great. 500-650km are possible without any condx. Disadvantage is the slow drive to turn the whole array. In ES operation the 2x9el. v-pol is much better, due to reduction of local stations (all H-pol. here) and the wider beamwidth. If I can point the 8x9el. to the correct direction in an ES opening its mostly louder, but takes more time and if a local station is on qrg the 2x9el. V pol. is unbeatable!

To optimize that I work currently on a phased array for 3m to move direction very fast.

Update soon…



Best log for 3m DX

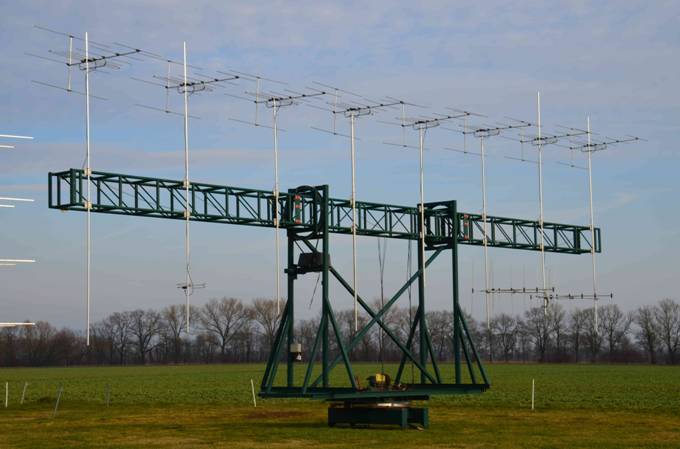

Die acht Körner 9p2 nebeneinander machen mit ca. 10° Öffnungswinkel richtig Spaß

8x9el. Körner side by side do a very good job

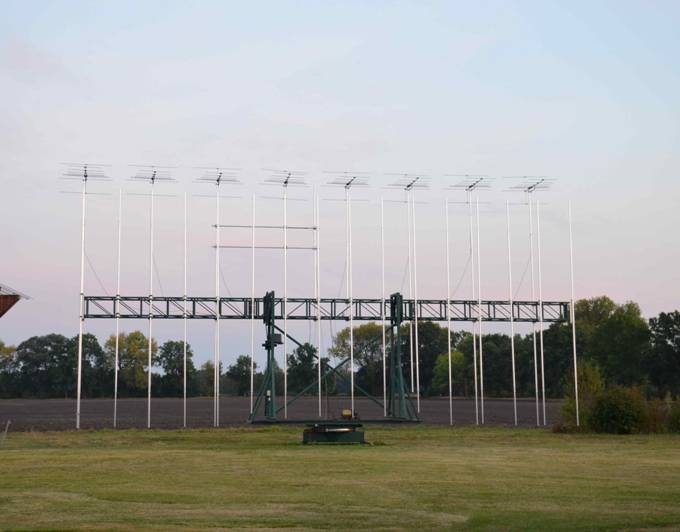

Im August 2016 sind die neuen Rohre für die 432 MHz EME Antenne dazugekommen und die 9p2 noch etwas höher gerutscht.

Siehe auch news dazu

August 2016 I added the tubes for the new 432 MHz antenna. Now also the antennas are 2 or 3m higher and look over our house what gives some extra dB in this direction.

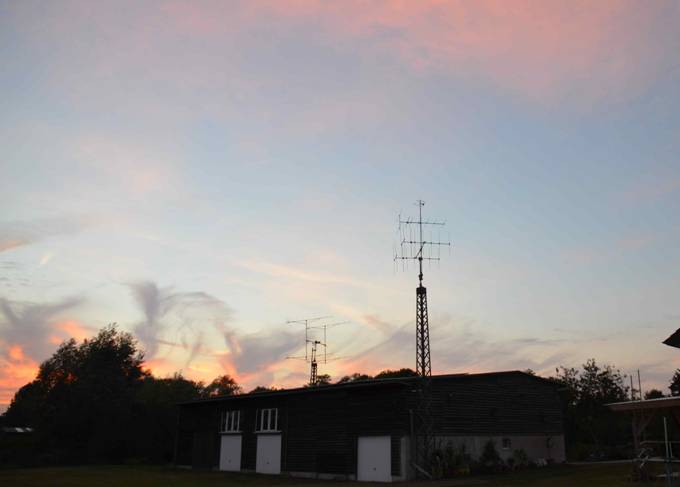

Auch im August sind die beiden Konni 9el. vertikal auf den Mast an der Scheune montiert worden. Die V-Pol. Holländer sind nun viel besser zu hören, quasi täglich. Auch bei ES sind diesen beiden Antennen der 8er Gruppe meist überlegen da sie die nahen Sender besser ausblenden.

Also in august I moved the 2x9el. vertical up on the barn-tower. They work excellent at this height and give very good results. Now, the Dutch stations are audible every day. Also they are better for ES as they reduce the local stations much better.

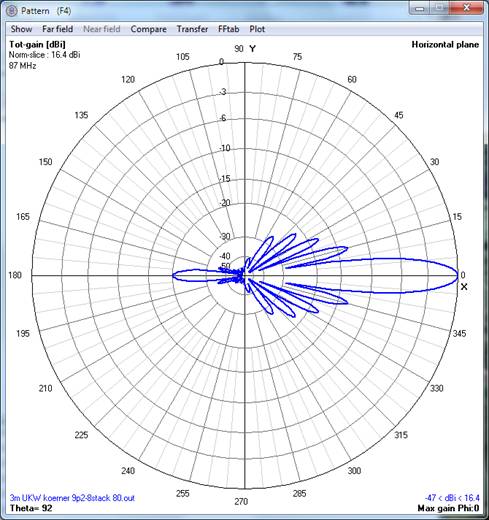

Hier die NEC2 Simulation der 8x 9p2:

87MHz

Die Rückkeule ist nur -20dB aber der Rest ist akzeptabel.

Simulation of the eight 9p2

87MHz

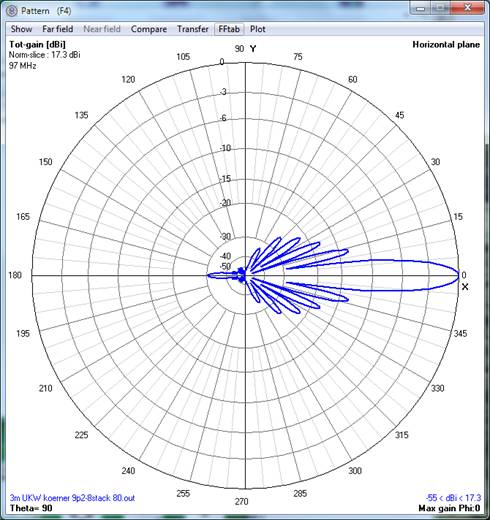

97MHz

Die Rückkeule ist hier schon viel besser!

97MHz

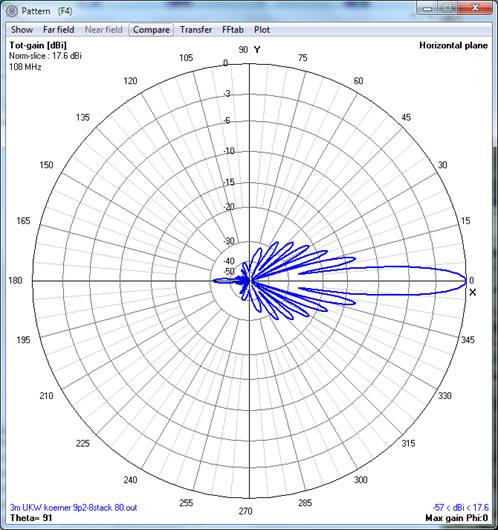

108MHz

Auch hier sind die Nebenzipfel gut!

108MHz

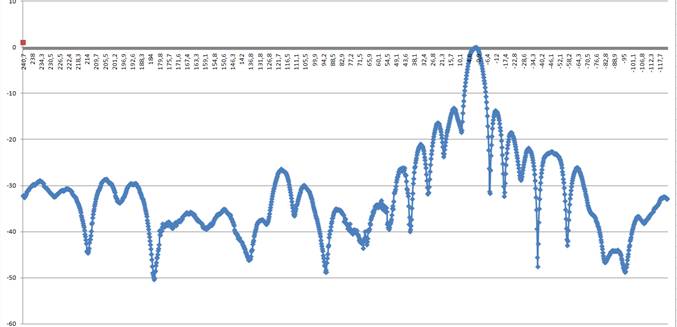

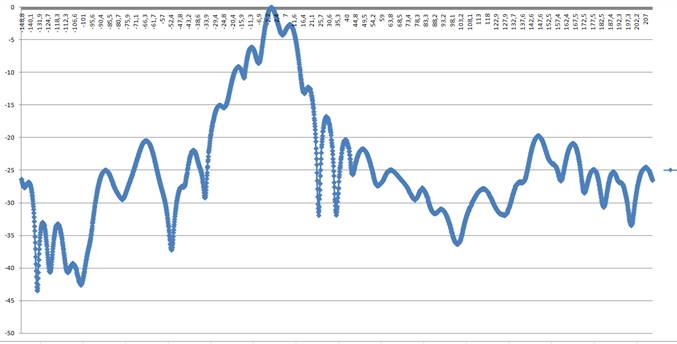

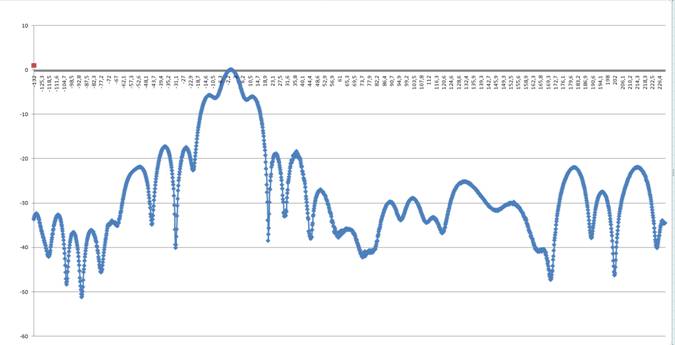

Erstes gemessenes Diagramm.

Hier wurde 88,8 aus Berlin als Messender „missbraucht“ und man sieht erstaunlich die erste Nebenkeule laut und eng an der Hauptkeule. Die anderen Keulen sind -18 und leiser was den Simulationen entspricht. Die beiden Rückkeulen sind auch mit -22 bei 180 (wie simuliert) und 212° nicht ganz passend zur Simulation.

UKW 88,8 MHz X-Achse Grad in Relation zum Maximum, Y-Achse dB relativ zum Maximum.

Here the measured diagrams using 3 Berlin local transmitters. The antennas are only 8m high, so there are maybe some reflexions from some obstructions around.

Hier können aber Reflexionen der Gebäude bzw. der vielen anderen Antennen eine Rolle spielen. In nur ca. 8m Höhe spielt dies sicher eine Rolle. Aber man sieht Bereiche mit -30dB wo man dann schon wieder bei +/->50° Dxen kann.

97,7 MHZ





107 MHz









Technische Daten:

Mast / Tower

Eigenbau aus LKW Teilen und einem Förderband

Homemade from used Truck-parts and a flat conveyor

Antennen

8x9.2 Körner Yagi von/from  Antennenland

Gain

16,4-17,6 dBi

Öffnungswinkel/Beamwidth

8-11°

Modifikation

mods

der Original Balun 75Ohm wurde auf 50Ohm geändert mit einer 50Ohm λ/2 RG58 Leitung die parallel zur Speiseleitung liegt

The original balun was replaced by a λ/2 RG58 line

SWR

<1,2 im 87-108Mhz

Zuleitung

cable

8x Aircell7, verschiedene Längen um λ versetzt

Je 2 Stück 7,4m, 9,82m, 12,3m und 14,7m

Dämpfung

0,66dB im Mittel

Phasenfehler

Phase error

max. 5° Unterschied in den Kabeln

Stecker

Connectors

N-Norm

Koppler

coupler

1:8  at 87-108 MHz with SWR <1,5

homemade Loss <0,5 dB

Dämpfung / loss:



Antenne –preamp

<0,1dB (direkt in antenna at feed point)





preamp/Filter- Box

Im Shack

Filter Frequenzbereich

86-110 MHz

Durchlassdämpfung/loss

3-5 dB, frequenzabhängig / frequency dependent

Bandbreite (-3dB)

Bandwidth

ca. 2MHz , frequenzabhängig / frequency dependent





Preamp 1

Moved direkt to feedpoint

2xPHA1 parallel



Rauschzahl / noise figure

~ 3dB

IP3

>+36dBm

Verstärkung / Gain

10dB (Reduziert durch Dämpfungsglied)

(Reduced by attenuator)





preamp2

In shack with filter

1xPHA1



Rauschzahl / noise figure

~3dB

IP3

+34dBm

Gain

8dB (Reduziert durch Dämpfungsglied)

(Reduced by attenuator)





Relais

RK1

Loss/ Dämpfung pro Relais

<0,1dB

Durchgangsdämpfung der Box

Loss of the box (inactive)

<0,5dB





Kabeldämpfung VV-Box –RX

Cable loss preamp-Box to RX

6dB





Empfänger / receiver

Perseus + FM converter

IP3

+ 8dBm

Rauschzahl

~9dB

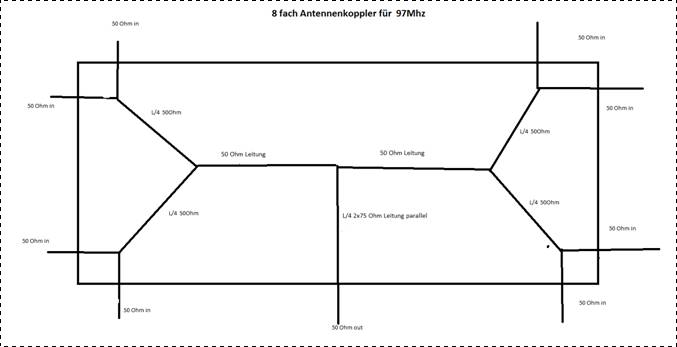

Skizze Koppler

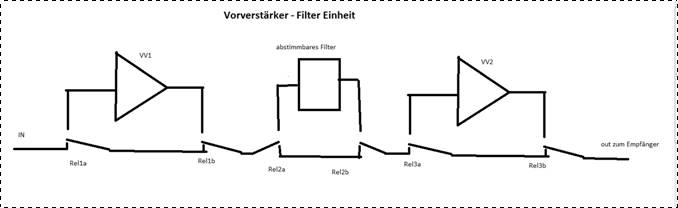

Skizze Vorverstärker/Filter- Einheit

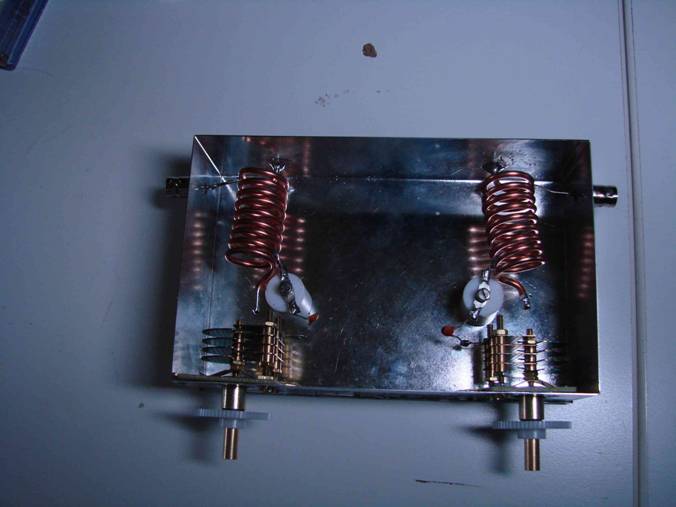

Filter mit Drehkondensatoren und Motoren zum Abstimmen (Motoren noch nicht montiert)



Filter with rotary capacitors , the motors are not mounted yet

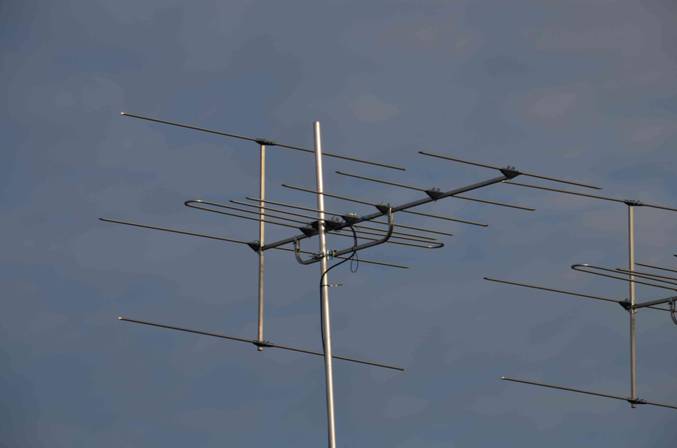

Detailfoto einer einzelnen 9.2 Antenne











Der FM Zusatz vom Perseus ist nett, aber nicht besonders Empfindlich und erst recht nicht IM fest. Mit Antenne nach Berlin geht gar nichts mehr! Sobald die Antenne mehr als 20° von den lauten Berlinern weg ist kann auch ohne Filter gehört werden. Die Vorverstärker bringen nur auf sauberen Kanälen einen hörbaren Unterschied. Dann aber entscheiden die 10 bzw. 16dB zusätzlich über hören oder nicht hören.

Leider sind die RDS Signale meist nur bei guten Signalen Decodierbar, sodass zur Sender ID oft die Live-Streams aus dem Internet zum Vergleich herangezogen wurden.

Die Erfahrung zeigt aber eindeutig, Ausblenden geht vor Gewinn! Viele Sender wären noch zu hören gewesen, wenn die lokalen Sender auf der Frequenz ausgeblendet werden könnten. Die Feldstärke vieler DX Stationen war doch meist recht gut.

Die variablen Filter bis zu 30KHz bei fast voller Verständlichkeit sind schon toll bei dem Perseus. Hier konnten sogar auf der Nachbarfrequenz von dicken Ortssendern noch DX Signale empfangen werden.





Practical results:

The Perseus FM converter is nice, but not very sensitivity and IM could be much better. With antenna beaming to Berlin no DX can be heard. But with antenna 20° offset to Berlin no filter is needed. The preamp is rarely used as most channels in used with big signals. Only a few really DX channel are exist here but then the preamp helps.

RDS is only at good signal strength and low qrm visible, so Iused I-net live stream often to get an ID from unkown stations. (TNX to FMLIST) Many more stations could be heard, but local stations block a lot of channels. Back and side lobe rejection is more important than total gain.

What helps a lot is the variable bandwidth of the perseus which allows to listen to DX 100KHz away from local stations!

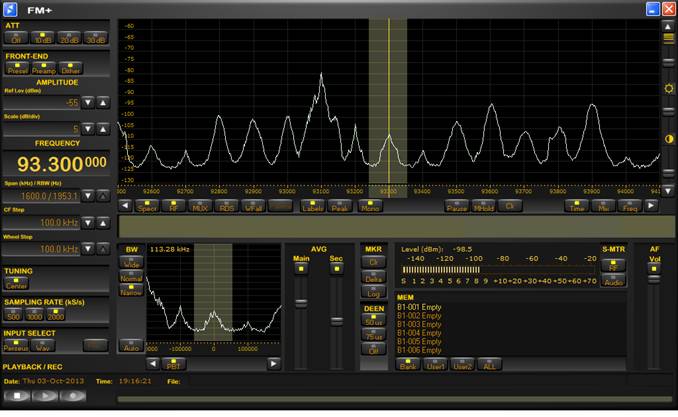

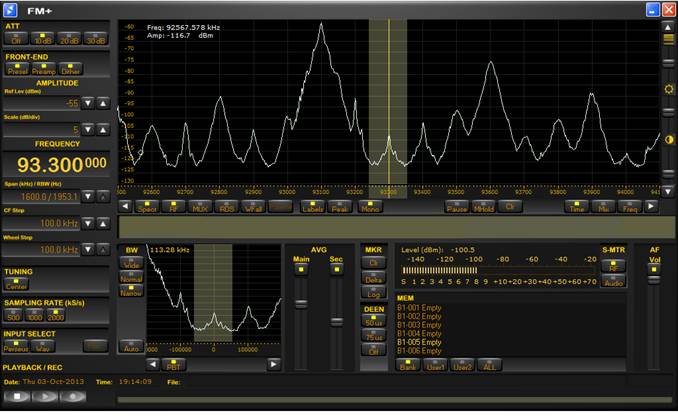

Als Beispiel hier ein Screenshot vom Perseus mit FM converter mit nur einer 9el. Antenne; Mittenfrequenz 93,3 MHz QTF 200°

Example 93.3MHz at beam 200° with a single and 8 antennas:

und dasselbe Bild mit 8 Antennen :

Wie man sieht werden einige Kanäle schlagartig DX-tauglich





Der erste Eindruck bestätigt die schmale Keule, aber der Gewinn ist gefühlt etwas weniger als erwartet; entspricht aber den Vergleichsmessungen mit anderen Antennen.

Um störende Sender auszublenden habe ich eine einzelne Antenne auf einem separaten Mast drehbar die dann mit Phasenschiebern mit der großen Antenne gekoppelt wird. Erste Tests zeigten 10-20dB zusätzliche Dämpfung des störenden Senders. Das muss ich später weiter optimieren.

Weiter unten die Liste der 665 Sender die ohne besondere Überreichweiten (ausgenommen Reflexionen an Flugzeugen) gehört werden konnten in ca. einem Jahr.

Leider reichen die 30 dB Nebenzipfelunterdrückung nicht immer aus um die lokalen Sender auszublenden.



A separate antenna on an extra mast will be used in cooperation with a phase shifter to eliminate unwanted stations. First tests showed 10-20dB rejection. This hast to be optimzed



A list of stations which could be heard so far under normal condx (maybe some airplane scatter) is below. As well as some simulations of some antennas.



In 2017 musste der 8fach Kombiner ersetzt werden und es wurde ein 15dB VV (+35dBm IP3) integriert. Dies musste sein, da das 1 5/8“ demnächst zum senden für 432Mhz benötigt wird. Auch wurden die Kabel gekürzt damit nur noch ein Kabel vom Querausleger nach unten geht.





2017 I had to rebuild the 8-1 combiner and I included a 15dB preamp, because the 1 5/8” cable I need for 432Mhz Tx in the future. Also the cable length was shorten to have only one cable going down from the middle section to the ground.





2018 the big cable was used for 432 TX, so a preamp was installed at feedpoint with good results. When the antenna shows not to Berlin it is very useful, otherwise the preamp will be overloaded. Due to the sharp beamwith only about 30° are not useable with preamp.





ANHANG

Anmerkungen zu selber getesteten Antennen:



Erfahrungen derzeitig lieferbarer Antennen für 3m DX



1.      Conrad (bzw. Hersteller Wittenberg) der letzte Schrott

         Nach ½ Jahr brechen Elemente und Boomrohre ab, die Wanddurchmesser von Elementen und Boomrohr sind nur für unter Dach Anwendungen geeignet. Vom SWR reden wir lieber nicht, aber bei 107 MHz ist das Vor-/Rück Verhältnis nur noch 3dB !!!

Conrad hat die 8el. jetzt aus dem Programm genommen.



2.      Konni nicht schlecht—aber

         Die mitgelieferten Übertrager (300-75Ohm) sind der letzte Schrott. 75Ohm F Buchsen sind ja nicht schlecht, aber im Inneren der Plastikröhre ist ein Übertrager (Aufschrift UHF/VHF/FM matching transformer) der bei 3 von 4 Stück Kurzschlüsse hatte weil sich die Drähte berührten. Der Anschlusssinn war auch nicht zu erkennen, Absolut notwendig wenn man mehrere Antennen stocken möchte. Zusätzlich haben diese Übertrager ca. 2dB Verluste bei miserabler Anpassung. Die Boomrohre und Elemente sind gut so das ich glaube die halten ein paar Jahre bei mir in 10m Höhe auf dem Mast, gute Verarbeitung. 2 Stück sind derzeit als Vertikale Antennen im Einsatz. Die Antennen werden nicht mehr hergestellt. (2021)



3.      Innovation G0KSC

         Sehr sehr teuer, 4-5 mal so viel wie die anderen. Verspricht tolles Richtdiagramm und SWR über den gesamten Bereich.

Bei Lieferung fehlte eine Montageanleitung, auf der Homepage war auch keine zu finden. Die Anleitung kam dann auf Anfrage per mail prompt. Der Boom ist 30x30 und die Antenne funktioniert vermutlich auch noch bei 300km/h. (Für Afu Zwecke völlig überdimensioniert aber vermutlich für den kommerziellen Einsatz gedacht??) Das SWR wurde gemäß Anleitung abgeglichen und ohne weitere Tests die Antenne dann auf den Mast gebracht. Leider ist das Diagramm nicht so gut wie im Prospekt versprochen. Ohne Kran komme ich derzeit nicht ran um zu sehen woran es liegt.



4.      Körner, wurden mal in Schweden gebaut, hat hervorragende Daten. Simulation und praktische Erfahrungen zeigen bisher die besten Ergebnisse. Der integrierte Balun (mit niedrigen Verlusten) wurde durch einen L/2 Balun mit Koaxkabel ersetzt um auf ein 50 Ohm System zu kommen. Top! Sehr empfehlenswert !!! Tolles Preis/Leistungsverhältnis

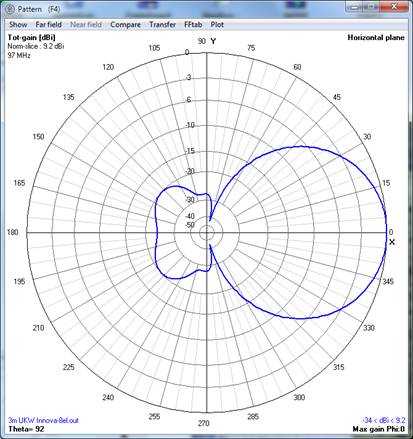

97 MHz H-Diagramm G0KSC

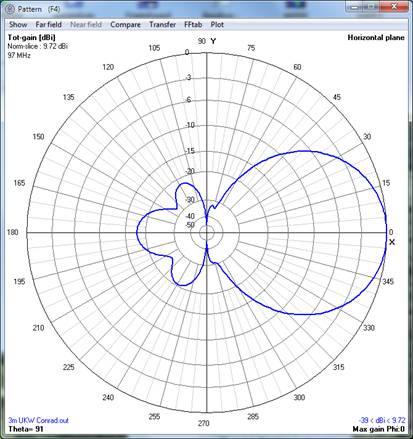

Sowie Conrad/Wittenberg

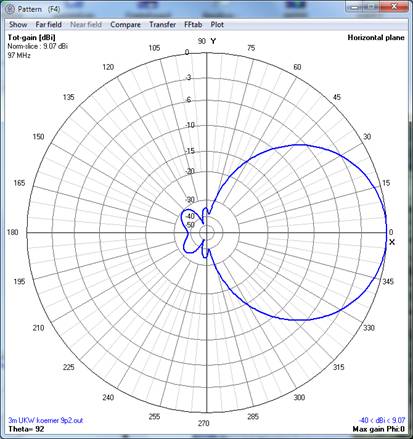

Körner 9p2



und Konni

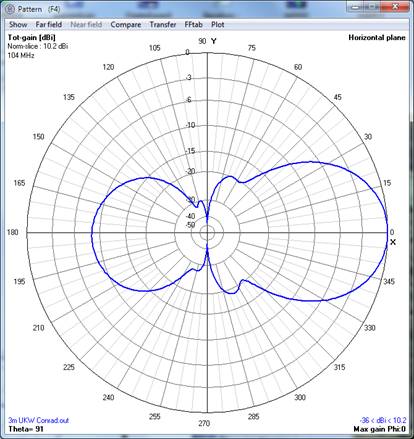

Hier die H-Diagramme 104MHz Conrad (ohne Kommentar)  und zum Vergleich

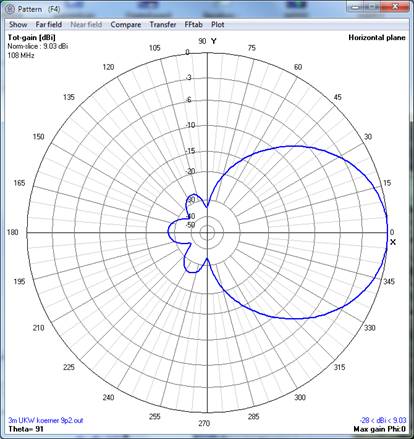

108 MHz Körner 9p2
