Again a new antenna project	DL7APV in JO62jr	Schon wieder neue Antennen:
	16x6el. xpol. for 144MHz EME

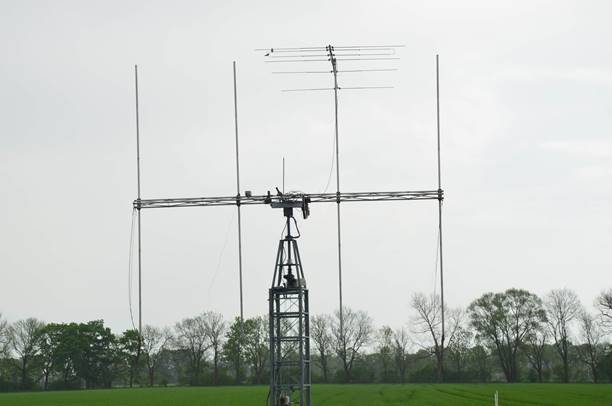

After the big 432 array was ready there was one question. What to do with the old tower. ?	The tiny 6m yagi looks nice hi	Nachdem die große 70cm Antenne fertig war stellte sich die Frage was mit dem alten Mast tun?
6m ? NO!		6m ? Nein !
The old booms from the 9m long 70cm yagi array could be recycled. Preamp box and all cabling was still there.	Ein separater Boom ist murx Separate counterweight-boom was not ok	Die alten Booms der 9m langen 70cm Gruppe waren zum Teil noch zu verwenden. VV Box Kabel etc war ja noch alles vorhanden
After a short investigation I decided to put up 16x6el. xpol pre-mast mounted 144MHz. Here the first sample DG7YBN design.		Nach einer kurzen Recherche fiel die Wahl auf 16x6el. Xpol Vormast. 144MHz! Hier das erste Muster nach DG7YBN.

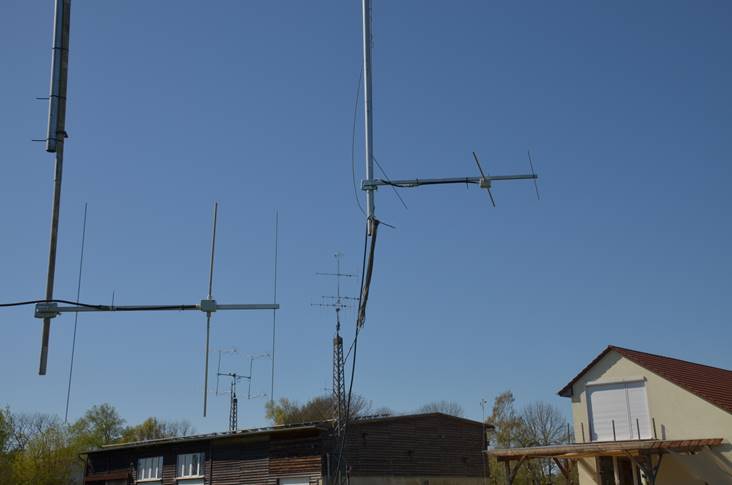

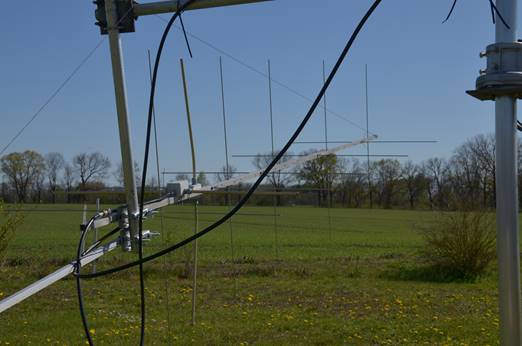

Finally I decided to use a 20x20x1mm Boom to get not more unbalance as necessary. The elements are 4mm isolated through the boom with the ybn plastic holder. Behind the boom is an extension with 20x20x2mm as counter weight.	Zwei 3el. Testantennen für H und V pol. Two 3el. test antennas	Der Boom (2,5m Länge) wurde nach einigen Mustern auf 20x20x1 festgelegt. 25x25x2 von den alten 16y war doch zu schwer, selbst 20x20x2 braucht es auf der Länge nicht zu sein. Alles nur unnötiges Un-Gleichgewicht! Die Elemente sind 4mm mit den bewährten Plastik Nippeln zur isolierten Montage. Hinter den Mastschellen ist eine Boomverlängerung mit 20x20x2 als Gegegngewicht.

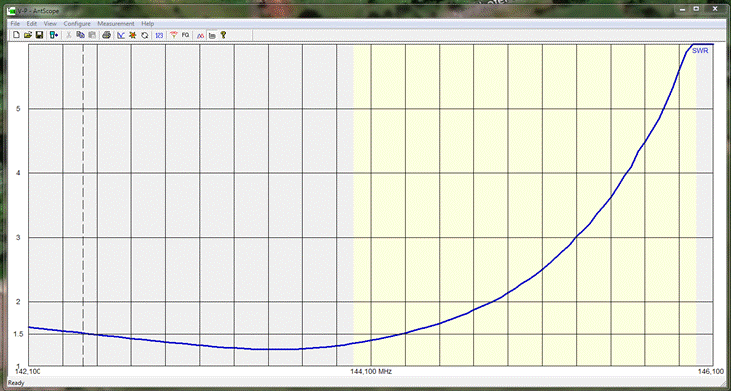

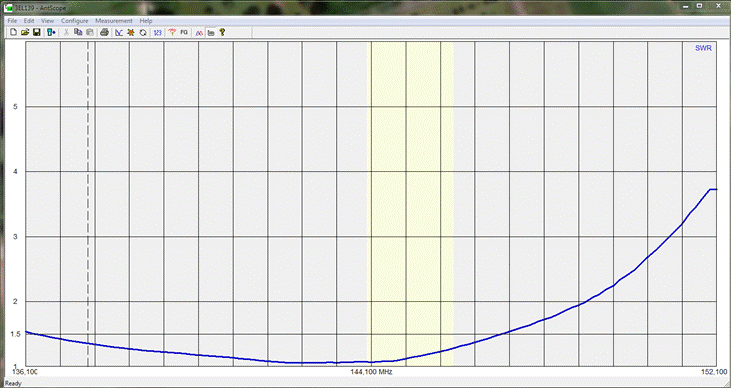

	SWR of 3el. Test antenna

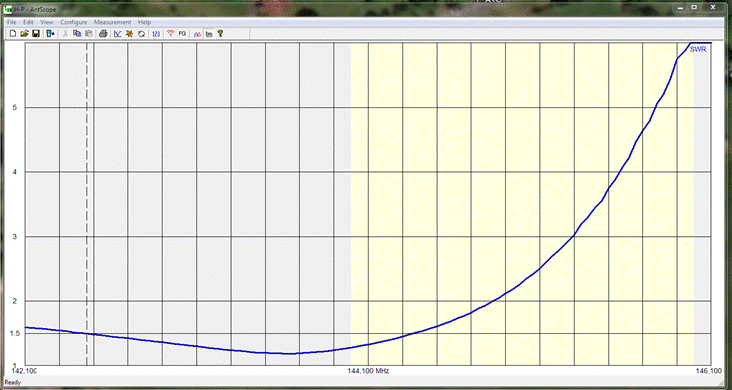

	SWR of 6el. H-Pol.
After distance Reflector – mast tube was increased to 25cm the SWR was as Hpol.	SWR of 6el. V pol. A bit worse due to the boom behind antenna	Nachdem der Abstand V-pol. Reflektor auf 25cm vergrößert wurde war die Anpassung identisch zu H pol.

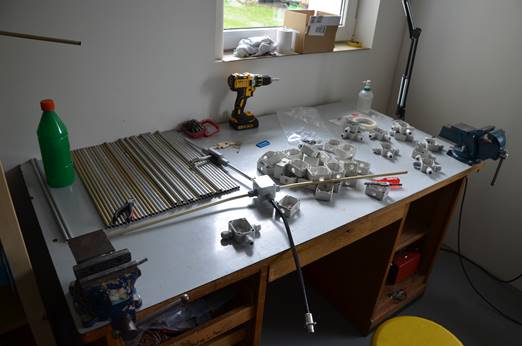

Dipol-production.		Dipolproduktion

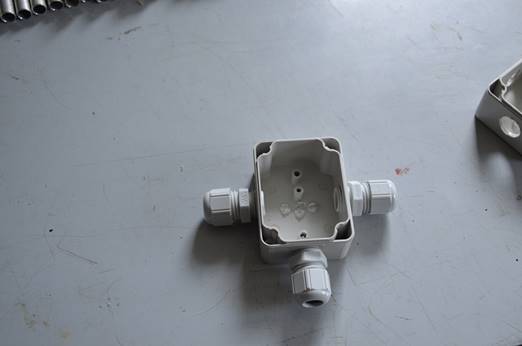

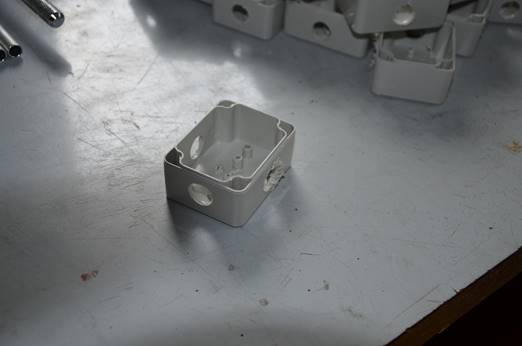

3 big and 2 small holes have to be drilled and the plastic nipple have to cut shorter		3 große und 2 kleine Löcher werden gebohrt iund die Plastiknasen müssen gekürzt werden.

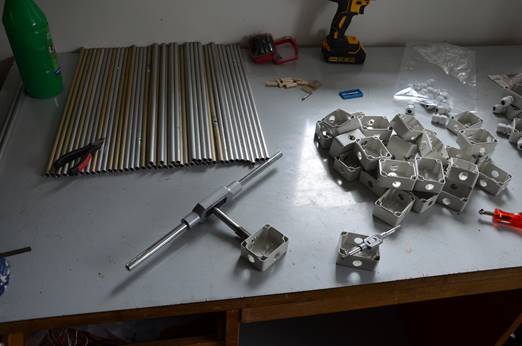

Only 5 threads have be made		Und nun nur noch 5 Gewinde schneiden
The feedthrough can be screwed in		Die Durchführungen werden eingeschraubt

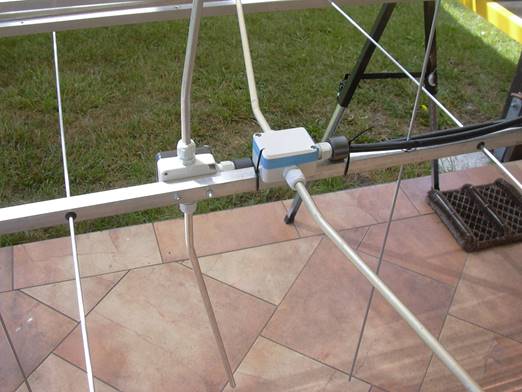

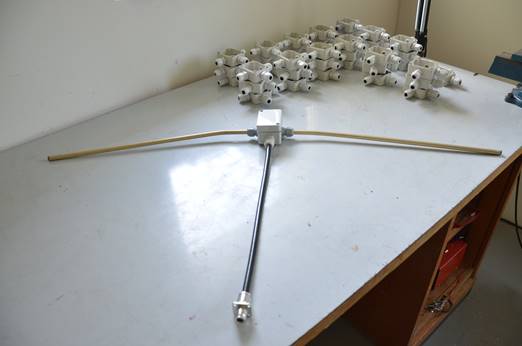

And finally adding the M4 screws for mounting, mounting the dipol arm und connecting the coaxial and READY! Only 32 to go		Nun noch die M4 Schrauben zu Befestigung einschrauben, die Dipole einsetzneu n das Koax anlöten---und schon fertig! Nur 32 Stück zu bauen (keine 128 !)

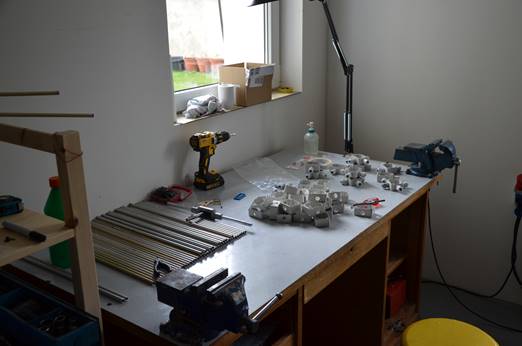

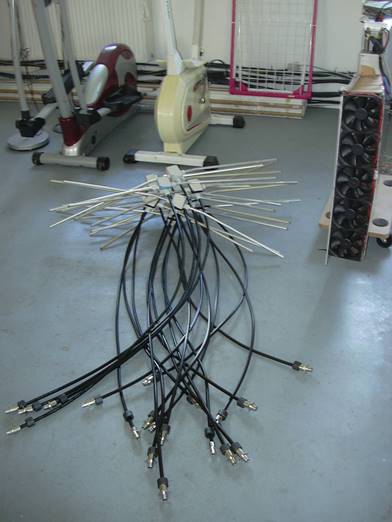

After the positive first test of the sample 32 dipoles were made.		Nachdem die Musterantenne prima funktionierte wurden 32 Dipole gebaut.
	Da auf 144 die Dämpfung nicht so gravierend ist wie auf 432 konnte hier Koaxkabel zur Speisung verwendet werden. Kostengünstig wäre eigentlich alles zu löten. Allerdings würde sich das schwierig in 5m Höhe zusammenbauen lassen. (Bin ja keine 60 mehr !) On 144 the attenuation is not as critical as on 432 so I could use coaxial cable. To save connectors and costs all joints should be soldered. But such a cable array is hard to mount in 5m height. (I am too old for this)
Compromise was to have 3 connector joints and two soldered joints in one line from dipol to central joint.		Der Kompomiss zw. Geld und einfache Montage war dann 3 Steckverbinder und 2 Lötstellen vom Dipol zum Relais.

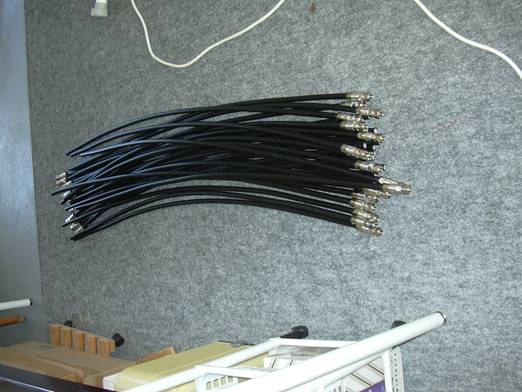

The Ecoflex 10 is connected to the dipol with a length of 3l/4. The grounded N-female with the core should do the symmetry and should prevent standing waves.		Vom Dipol geht mit 3l/4 Ecoflex 10 zu einer N-Dose. Diese sollte dann auf Masse gelegt zusammen mit dem Ringkern die Mantelwellen sperren bzw. die Symmetrierung machen.
	Wegen der etwas zu kurzen Speiseleitungen sind die N-Buchsen nun doch nicht geerdet. Dann folgt ½“ Cellflex Kabel um 2 yagi zu per Lötstelle verbinden. An der Verbindung ist dann 25Ohm. Hier geht es mit einer 3l/4 Leitung weiter die dann die 25 Ohm auf 100 Ohm hoch transformiert. Nach der Transformation kommt dann die andere Hälfte der 4er Gruppe dazu um dann wieder auf 50 Ohm zu kommen. Das wird dann wieder für die 4 vierer Gruppen wiederholt und dann hat man ohne Anpasstopf wieder 50 Ohm am Speisepunkt der Antenne. Wegen Xpol. Das Ganze dann 2 mal! Due to the short phasing cables the coaxial from dipol is not connecte d to earth! After the N-connector all cables were made from ½ Cellflex.

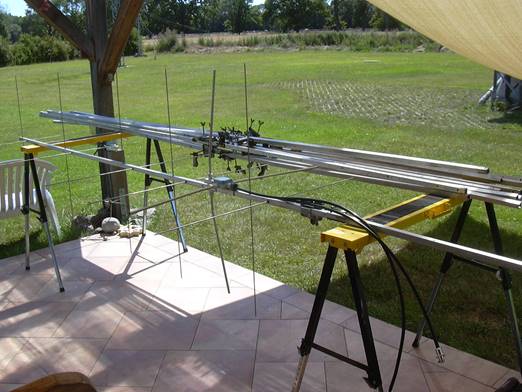

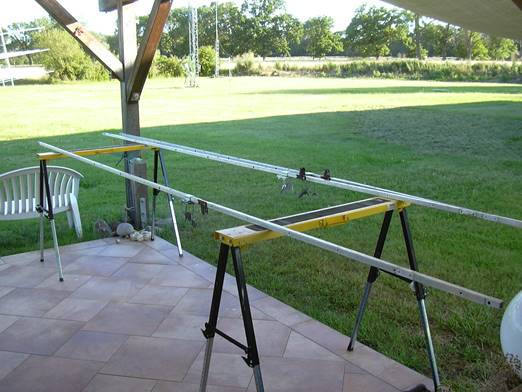

Left boom, right in front counterweight boom		Kinks voren der Boom, rechts dahinter der Boom als Gegengewicht

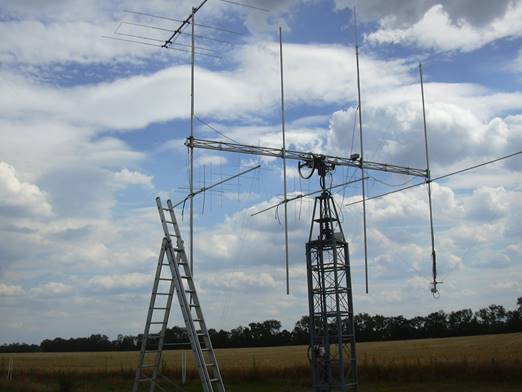

Now with elements		Hier mit Elementen

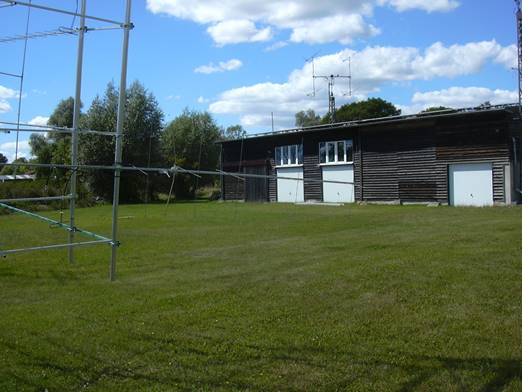

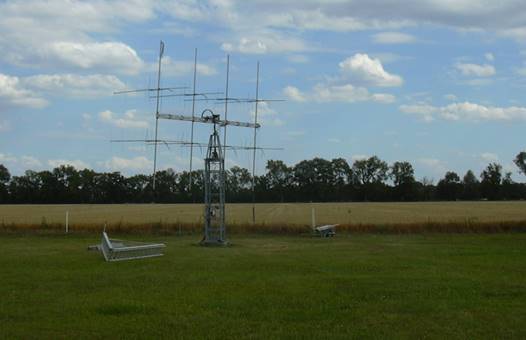

Mounting the first antennas. The 6m yagi and the mw loop have to go.		Die ersten Antennen gehen an den Mast. Die 6m Yagi und die Loop für MW müssen runter
Some more antennas		Ein paar mehr.

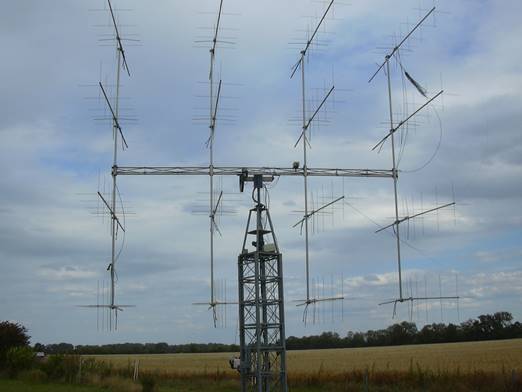

All 16 mounted		Alle Antennen dran

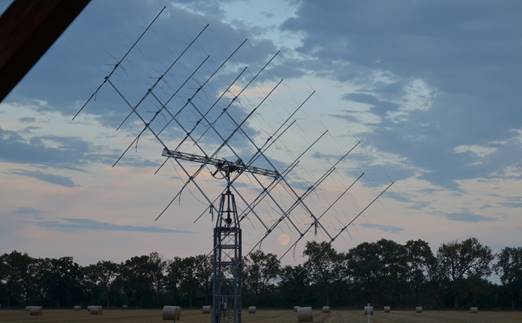

The moon is there, but no phasing lines hi!		Der Mond ist schon da, aber die Speisung noch nicht.

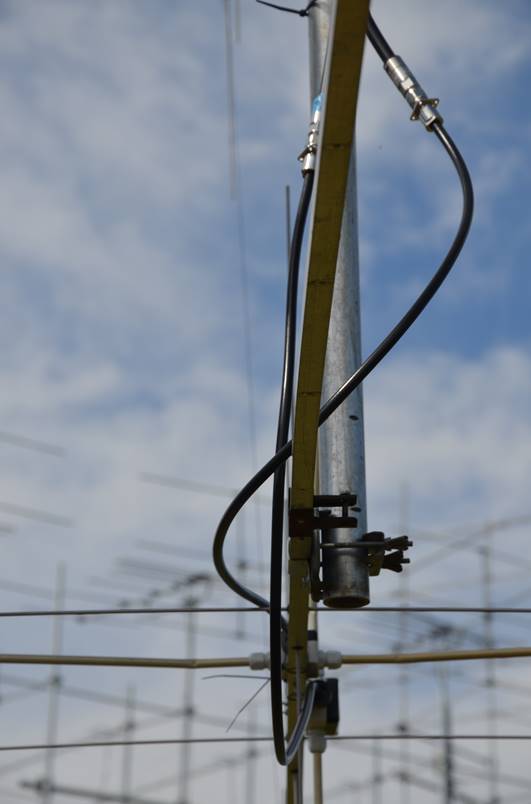

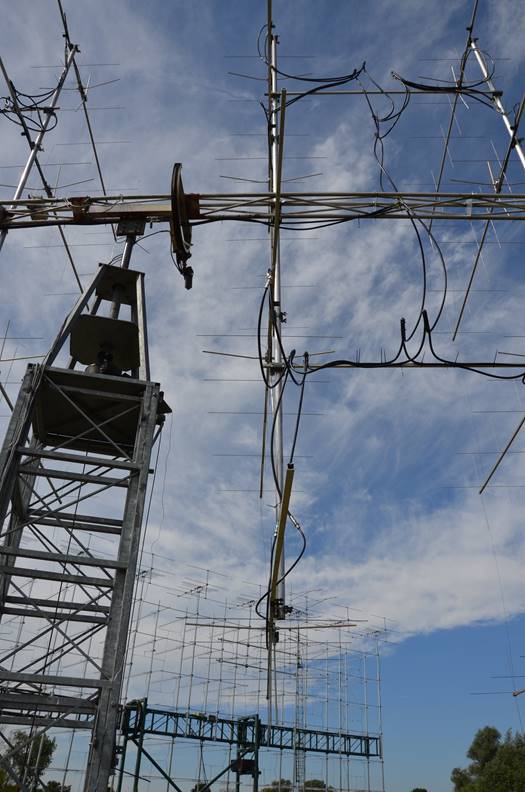

Now with all phasing lines		Nun mit allen Leitungen
	Technical data: 16yagi DG7YBN 6el. Xpol. Stacking H:2,10m, V:1,95m (understacked!) Gain 19,9dBD Loss dipole – preamp 0,6dB NF 0,5dB Sun noise = 7dB (flux = 70) Saggitarius about 8dB Cable/Kabelsalat: About 100m coaxial 32 N-Buchsen Ecoflex10 32+8+4 N-Stecker ½“ Cellflex 4 N-Bu ½“Cellflex 6 N-T-Stücke Relais EME -Müller, preamp HA8ET TX cable 45m 1 5/8“ Cellflex + Rotor 8m ½“Cellflex Pol. H/V switchable
	Ach ja, qsos habe ich schon gefahren! Das Sonnenrauschen ist etwa 3 dB besser als mit der alten 4x11el. , aber in qso ist der Unterschied wesentlich größer weil die neue Antenne weiter vom Haus weg ist.
	Oh yes I made a few qso with the new array! Sun noise is about 3dB better with the new array as with my old 4x11el, but in qso the reports are much more better as the new array is far away from my house. !
What is next ?		Was kommt nun ??
